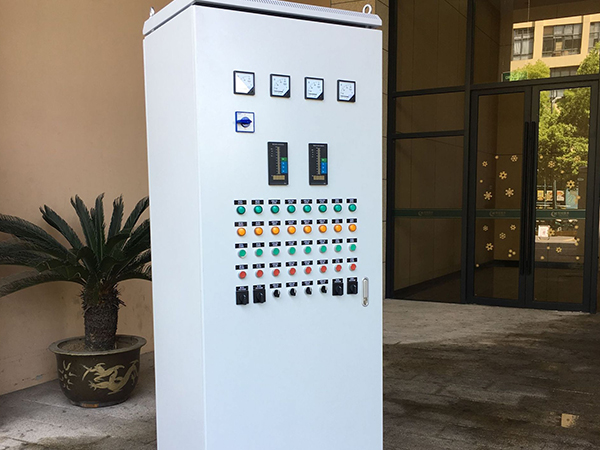

很多電氣初學者在完成電氣控制柜和plc控制柜的程序等的設定修正后，如果不知道應該如何開始調整，或者用不恰當?shù)恼{(diào)整方法燒毀plc控制柜等問題的話，已經設定修正的電氣系統應該如何調整?？梢宰裱韵?個步驟。
1 .按照附圖檢查電路(未輸電狀態時)
一般的plc控制柜系統圖紙包括盤內圖紙和盤外圖紙兩種。盤內圖紙是指盤內部的接線圖，盤外圖紙是所有連接空氣盤的接線圖。在這個部分需要檢查的是圖紙?jiān)O(shè)定訂正是否合理，包括各種零件的容量等。根據工程圖檢查零件是否按工程圖嚴格連接。
在這個過程中，需要注意的是檢查電源，確認電路沒有短路。防止強弱電混合的plc控制柜的電源為24v，因此如果因接線錯誤而將220V連接到plc控制柜，則容易燒壞plc控制柜和擴展模塊。
2 .檢查PLC控制柜的外部電路，通稱“打點”
電源確認完成后輸電，測試輸入輸出點，俗稱“打點”，測試IO點需要分別測試，包括操作按鈕、緊急停止按鈕、操作指示燈以及氣缸及其限位開關等，具體的方法是一個人在現場操作按鈕等，另一個人在plc控制柜上在大型系統中，需要制作測試表。 也就是說，測試后必須做出標記。工程中發現接線錯誤時，必須立即處理。
請注意，此步驟需要備份程序，使plc控制柜內的程序?yàn)榭?，或者使程序無效，避免測試引起的設備動作。
3 .檢查機械結構，測試電機類負荷
本步驟包括機械結構是否緊固、電動機類負荷是否受到保護、是否受到事故的保護，檢查結束后需要手動測試設備的運行。 例如，正反旋轉電機類需要測試線路是否干凈帶電來試運行。
此處需要注意的是，為了避免控制錯誤引起的測試事故，垂直等級上下移動的負荷等特殊負荷需要由專家進行。
4 .調試手動/半自動模式和相關邏輯關系
在IO點和負載側都進行了測試之后，接著進行手動模式下的調試。這里的手動模式也被稱為半自動模式，這意味著不是直接用手按壓電磁閥和接觸器等，而是用按鈕和HMI的按鈕等驅動機器，與自動狀態相對應。手動模式測試對于人的意愿分解自動模式和測試程序非常有用。作為其中的一環，重要的是測試安全功能，即在設備的運轉狀態下緊急停止、安全光幕等安全功能是否發揮相應的作用。
5 .根據生產過程調整自動模式
半自動調試完成后，可以進一步調試自動操作。 這個環節是非常重要的，需要根據生產技術測試各種連鎖，包括邏輯連鎖、安全連鎖等，而且需要測試多個周期，使系統能夠準確連續工作。
6 .特殊過程的測試
在plc控制柜系統中，除了邏輯控制以外，還展開了PID控制等許多功能，這些邏輯調試幾乎完成后，可以著手進行模擬脈沖量控制的調試。 非常重要的是選擇適當?shù)目刂茀?shù)。一般來說，這個過程比較長。要耐心調整，參數也要做各種各樣的選擇，從中選擇比較好的。有些plc控制柜的PID參數可通過自整定獲得。但是，這個自我調整過程也需要相當長的時間才能完成。
7 .完成上述所有步驟
整個調試幾乎完成了。 接下來到了預備生產的步驟。預備生產是生產前的工作檢查，在這個階段是否滿足生產節奏，磁帶裝載的情況下安全機能是否工作等，可以配合生產進行特殊的測試。通?？梢猿掷m(xù)生產一定時間后再遞交。
初學者必須特別注意電源。我記得幾年前調整項目時，施工單位弄錯了大皮帶的拉繩開關的220V接點和24V接點(皮帶的拉繩開關為安全裝置，兩組接點，一組為220V斷路控制電路，另一組為24V進入plc控制柜)。
