在如今工業生產中，只要涉及控制的地方，都離不開PLC，PLC柜的布置與設計，是制作PLC柜的基礎與關鍵。下面PLC控制柜廠家的小編介紹下PLC控制柜的布局與結構設計。

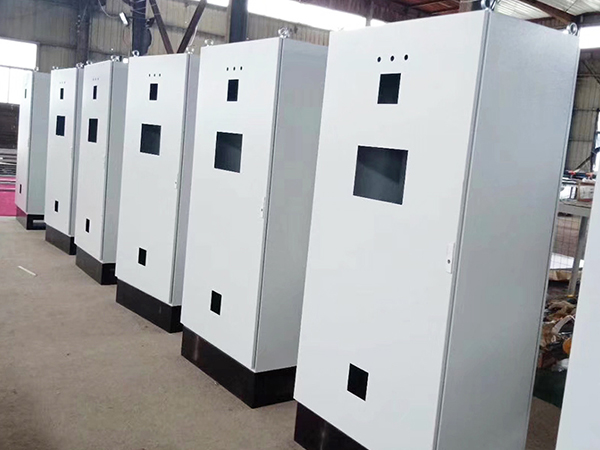

1、柜型的選擇
適用于裝PLC的柜型，通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜。因?yàn)镻LC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。對于GGD柜如果必須選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。
2、柜體通風系統設計
柜體通風方案，采用前門下進風上出風的形式，后門不加進出風孔。進、出風口分別裝1個通風過濾器來防塵。由于PLC柜內的元件發出的熱量較少，采用自然對流的方式即可，如果要加快風速，可在門板上半部的出口過濾器上，加裝1個軸流風機，向外排風，柜體的頂蓋沒有通風孔，裝無孔頂蓋。
3、行線槽規格的選擇
線槽規格很多，常用的線槽寬度為25mm，40mm，60mm，80mm，100mm，高度為40mm，60mm，80mm，100mm，顏色為灰色。
線槽選擇原則是，穿過線槽(包括絕緣層)的電線總數約為線槽容量的80%，選擇線槽規格，剩余空間便于電線散熱。截面關系可用于計算。也就是說，總的導線橫截面(包括絕緣層)約為導線槽橫截面的80%。
4、元器件布置的原則
機柜中組件的布局通常從上到下，從左到右。易于操作和維護的部件，以及經常操作和維護的部件，應安裝在易于接近的位置，并且高度應在離地面400毫米至1800毫米的高度。如果您有大量零件，請考慮在機柜中以大約2000毫米的高度安裝不常用的零件(例如DC電源)。底部元件應安裝在離地面至少200mm的地方。否則，將無法進行現場接線。布局時，避免在電線槽中重復纏繞以節省金錢。
5、柜內布置及結構設計
請遵循以上布局原則，將原理圖和子機柜列表結合起來以繪制機柜布局圖。 無論是輔助材料，例如機柜，組件，電線槽等，都應以外部尺寸和1：1的比例進行繪制。 安裝圖完成后，根據組件的安裝位置和安裝方法進行安裝板的結構設計，安裝板的材料通常為2.0 mm至3.0 mm的鋁鋅鍍層。
以上就是這篇文章的大致內容，看完這文章，你有了解到你想知道的內容嗎?如果你想了解更多，歡迎關注我們的網站，我們會定期的更新一些新的內容供大家瀏覽閱讀。
